Otomatis Steel Bar dingin menggambar karbon Machine, mulus pipa Moulding Machine

Automatic Steel Bar Cold Drawing Machine , Seamless Carbon Pipe Moulding Machine
Automatic Steel Bar Cold Drawing Machine , Seamless Carbon Pipe Moulding Machine Automatic Steel Bar Cold Drawing Machine , Seamless Carbon Pipe Moulding Machine

Gambar besar :  Otomatis Steel Bar dingin menggambar karbon Machine, mulus pipa Moulding Machine

Detail produk:
Tempat asal: Cina
Nama merek: hengli
Sertifikasi: ISO9001-2000
Nomor model: LW30
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Kemasan rincian: kotak kayu, atau Menurut pelanggan
Waktu pengiriman: 30-50days
Syarat-syarat pembayaran: TT/LC
Menyediakan kemampuan: 20 set/bulan
Detil Deskripsi produk
Cahaya Tinggi:

menggambar mesin bench

,

menggambar mesin hidrolik

Otomatis Steel Bar Dingin Drawing Machine, Seamless Carbon Pipe Molding Machine

Detil Cepat:

Jenis: drawnbench dingin

Nama merek: Hengli

Nomor model: LW30

Bahan masukan: baja karbon umum, paduan, logam nonferrous

Layanan purna jual yang disediakan: layanan di luar negeri yang tersedia

Tempat Asal: Jiangsu, Cina (Daratan)

Digunakan di: bidang pipa Carbon, pipa logam non-ferrous, dan sebagainya.

Deskripsi:

Pengenalan proses menggambar tabung


Ketika tabung hampa diambil melalui mati, umumnya mandrel atau konektor digunakan untuk mendukung diameter dalam tabung, proses ini disebut tabung gambar. Fungsi plug adalah untuk mempengaruhi pengurangan dinding dan untuk mengontrol ukuran lubang. Namun, mandrel dapat dihilangkan jika tidak diperlukan untuk membuat pengurangan ketebalan dinding, atau jika dimensi dan permukaan dalam yang tidak penting. Proses untuk menarik pipa tanpa mandrel setiap dikenal sebagai tabung tenggelamnya.
Dalam menggambar tabung selama Mandrel stasioner, pengurangan luas penampang praktis maksimum tidak melebihi 40 persen per lulus gesekan meningkat dari mandrel. Jika hati-hati cocok mengapung mandrel di tenggorokan mati dari mati, adalah mungkin untuk mencapai pengurangan di daerah dari 45 persen, dan pengurangan yang sama beban menggambar lebih rendah dibandingkan untuk menggambar dengan plug tetap. Gaya ini disebut gambar dengan floating plug. Disebutkan adalah bahwa dalam gaya ini, desain alat dan pelumasan dapat menjadi sangat penting. Masalah dengan gesekan dalam tabung gambar diminimalkan dalam menggambar dengan mandrel panjang. Mandrel terdiri dari sepanjang batang keras atau kawat yang membentang di atas seluruh panjang tabung dan ditarik melalui die dengan tabung. Dalam desain ini, pengurangan daerah dapat 50 persen. Namun, setelah menggambar, mandrel harus dikeluarkan dari tabung dengan rolling (terguncang), yang meningkatkan diameter tabung sedikit dan mengganggu toleransi dimensi. Proses menggambar dibahas di atas dapat diilustrasikan dalam Gambar. 1.



Ara. Proses menggambar Tabung: 1. (a) tenggelam; (b) steker tetap; (c) mengambang steker; (d) bergerak mandrel A dingin imbang bangku untuk tabung terdiri dari rangka baja berat atau bangku, di tengah-tengah yang terletak kepala mati untuk memegang mati. Pada salah satu ujung bangku terletak pemegang disesuaikan untuk jangkar batang mandrel. Pada ujung yang lain poros sebuah mount membawa roda sprocket di mana melewati, tak berujung, rantai persegi terkait berat. Rantai ini terletak di palung di atas bangku, yang membentang dari roda sprocket ke kepala die, di mana rantai melewati di sekitar pemalas dan kembali di bawah bangku ke roda sprocket. Roda sprocket didorong oleh kecepatan motor variabel melalui gearing pengurangan sesuai.
Operasi produksi
Tabung hot-rolled setelah pendinginan yang menunjuk pada salah satu ujungnya. Menunjuk ini terdiri dari mengurangi diameter luar, untuk jarak sekitar 150 mm (6 inci), cukup untuk memungkinkan bagian berkurang untuk memasuki lubang dalam undian mati secara bebas, sehingga rahang plyer yang dapat pegangan akhir ini dari tabung. Jika lebih dari satu dingin imbang lulus akan diberikan tabung, titik dibuat sedikit di bawah ukuran mati akhir, jika memungkinkan.
Dalam kebanyakan kasus, satu dingin-menarik pass adalah cukup untuk mencapai dimensi dekat, permukaan yang baik, dan diperlukan sifat mekanik dari produk. Melewati tambahan mungkin diperlukan untuk mengamankan: (1) dinding tipis, (2) selesai permukaan yang lebih baik, (3) diameter yang lebih kecil, atau (4) panjang lagi.
Untuk produksi dengan melewati beberapa, perlu untuk anil mereka setelah setiap operasi menggambar dingin. Sebelum lebih jauh dingin-gambar, tabung anil harus acar dan dilumasi. Semua tabung, kecuali tabung mekanik unannealed, menerima anil akhir atau perlakuan panas setelah terakhir dingin imbang lulus. Banyak tabung menerima perlakuan normalisasi khusus sebelum lulus terakhir untuk mendapatkan struktur butir yang tepat dalam tabung selesai; anil ini dilakukan baik terowongan terus menerus atau mobil-bawah tungku batch yang dipecat dengan gas. Tungku terus menerus disediakan dengan gulungan didorong melawan panas digunakan untuk membawa tabung melalui tungku pada tingkat yang telah ditentukan tergantung pada bagian tabung, suhu anil, waktu pada suhu, dll tungku Batch mobil-bawah disusun dalam baterai dan dilayani oleh pengisian derek khusus.
Lebih lanjut,, tabung anil ditarik dingin dikenai operasi finishing yang seperti meluruskan, memotong, memeriksa dan pengujian.

Aplikasi:

spesifikasi:

TIDAK.

Nama

Parameter teknik

Satuan

1

Kekuatan menggambar dinilai

300000

N

2

Max mengaku diameter kerja

45

mm

3

Max. tingkat pengurangan

30

%

4

kecepatan penarikan

10

m / min

5

Max panjang menggambar

10

m

6

Kembali kecepatan keranjang

40

m / min

7

Tenaga motor

75

kw

8

Kecepatan motor utama

980

rpm

9

Jenis kecepatan peredam

JZQ1150

Keunggulan kompetitif:

Menggambar mesin yang mundur perangkat batang inti, umumnya ekspansi relatif mekanik mesin memiliki keuntungan sebagai berikut:

(1) Stubbs membuat baja konsentrisitet tinggi
Karena kelancaran drive hidrolik, dalam struktur sistem dan memastikan gaya menarik dari garis sumbu pipa, dan di luar sumbu cetakan, konsisten dengan sumbu mandrel, dengan demikian meningkatkan akurasi produk , tidak ada runout, yang konsentrisitet dan kelurusan tinggi;

(2) struktur sederhana, manufaktur mudah
Jenis dingin ditarik bagian mesin tabung dari bagian-bagian yang sederhana dan mudah untuk diproses. Struktur rangka rak pratekan lain untuk meningkatkan kekuatan, kekakuan dan bantalan kapasitas mesin menarik.

(3) Simple dasar peralatan
Sebagai dasar silinder, cetakan dasar dan tailstock terdiri dari delapan tabung dan empat batang dukungan perakitan, dihubungkan bersama secara keseluruhan, peran beban kerja, sehingga menarik ketegangan tertutup dalam kerangka keseluruhan, yayasan tidak menanggung menarik mesin bekerja beban, hanya menanggung berat perangkat, sehingga menghemat
Banyak biaya peralatan dasar.

(4) Stepless
Katup cartridge hidrolik sistem berjenis kerja, kecepatan menggambar dapat disesuaikan dari berbagai halus, fleksibel dan nyaman.

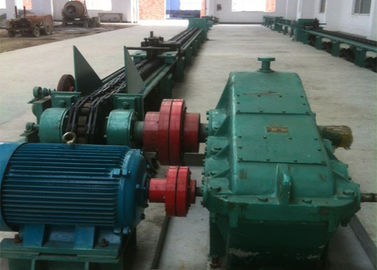

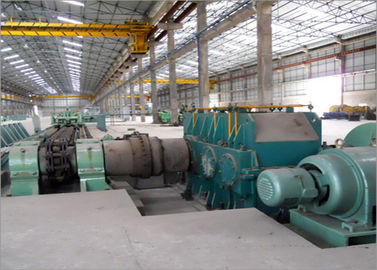

Foto acuan untuk peralatan utama:
