Baja CCM Continuous Casting Machine, R8M 8S CCM Mesin

Steel CCM Continuous Casting Machine , R8M 8S CCM Machine
Steel CCM Continuous Casting Machine , R8M 8S CCM Machine

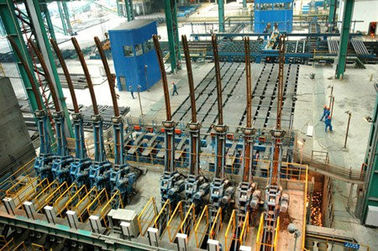

Gambar besar :  Baja CCM Continuous Casting Machine, R8M 8S CCM Mesin

Detail produk:
Place of Origin: Wuxi,China (Mainland)
Nama merek: HAIJUN
Model Number: R8M 8strands
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 8 strands
Packaging Details: Container
Delivery Time: 6 months
Payment Terms: T/T,L/C
Supply Ability: 30 strands CCM per year
Detil Deskripsi produk
Cahaya Tinggi:

Baja Casting Machine

,

horisontal pengecoran kontinu

Baja CCM Continuous Casting Machine, R8M 8S CCM Mesin

Detil Cepat:

  1. Energi yang rendah dan efisiensi tinggi
  2. radius: R8M
  3. Nomor Strand: 8 helai
  4. dengan sertifikasi ISO
  5. desain canggih
  6. operasi yang aman

Kami dapat menghasilkan kualitas tinggi mesin pengecoran kontinyu dari 1 sampai 8 helai dengan terendah manufaktur peralatan cost.We dapat merancang, memproduksi up-to-date billet mesin pengecoran kontinyu sesuai dengan kapasitas pengguna pembuatan baja, ukuran billet, baja dan kondisi lapangan pengguna.

Deskripsi:

1. Dasar siaga parameter teknis:

Radius mesin pengecoran baja billet

8m

kuantitas Strand

8 helai

Ladle jenis dukungan

menara Ladle

menara Ladle

Lurus lengan jenis

mobil tundish

Tinggi rendah track drive, lintas fungsi geser

metode pengecoran

Metering nozzle, terbuka casting, pengecoran bubuk

pendingin sekunder

Gas dan air pendingin, 2 menyesuaikan sirkuit per untai

Penarikan mesin meluruskan

Benar-benar 5 rol, pelurusan progresif

meja putar

Berkendara kelompok rantai terpusat

bar Dummy

Kaku, dengan bar kepala boneka diri beradaptasi

pemotongan billet

Auto mesin pemotong api

menyampaikan billet

Kelompok terpusat meja rol hidup

Pendingin jenis bank

Sliding cara, mesin pergeseran baja

2. Teknis deskripsi proses dan kapasitas baja billet CCM

Tungku induksi:

Kapasitas nominal

60T

Tap-to-tap siklus

45 menit

kuantitas tungku

2set

Kapasitas produksi

Hari kerja

330 hari / tahun

Jumlah rata-rata tungku harian

24 / hari

Kapasitas produksi

1000.000 ~ 1200,000t / tahun

3. kecepatan Casting, produktivitas dan kuantitas strand

R8m mesin radius casting dapat melemparkan kelompok baja spesifikasi yang berbeda, kecepatan penuangan maksimum adalah sebagai berikut:

Casting luas penampang (mm)

180x180

200 × 200

220 × 220

Kecepatan penuangan (m / min)

1.6

1.8

2.0

TIDAK.

jabatan

ukuran

kecepatan Casting

Output per jam

(ton)

output harian

20hour

(ton)

Output tahunan (300days)

(ton)

1

180 × 180

1.6m / min

21,98

439

131.700

2

200 × 200

1.8m / min

27,13

543

162.900

3

220 × 220

2.0m / min

36,47

729

218.700



Hasil perhitungan adalah keadaan ideal produksi, silahkan sesuai dengan situasi aktual sendiri penyesuaian.

Kualitas baja

Casting grade (m / min)

Tingkat deformasi efektif (ε)

Diijinkan tingkat deformasi (ε maks)

Baja karbon lurus

1,8 ~ 2,5

Silakan lihat tabel komputasi

0.25

Baja paduan rendah

1.3 ~ 2.0

Silakan lihat tabel komputasi

0,15 ~ 0,2

4. CCM daftar bagian peralatan

nama peralatan

Berat

Model dan spesifikasi

Satuan

1

menara Ladle
Penggerak hidrolik, tanda beban lengan 120T, dengan pembobotan

56T × 2 = 112T

set

2

2

tundish arriage
Kaki tinggi dan rendah

10 × 2 = 20T

set

4

3

tundish

6 × 2 = 12T

set

4

4

slag Pot

1.5T

set

2

5

Casting operasi
kotak kantilever
rak

0,2 × 5 = 1T

set

8

6

150 × 150 Mould
R8, length900

0.57 × 5 = 4.56T

set

8

7

penutup Mould

0,1 × 8 = 0.8T

set

8

8

perangkat bergetar

3.4 × 8 = 27.2T

set

8

9

Semprot pipa mengumpulkan

0,4 × 8 = 3.2T

set

8

10

arah rol

0,2 × 40 = 8T

set

40

11

Kaku boneka bar

2.3 × 8 = 18.4T

set

8

12

Perangkat penyimpanan Dummy bar

1.4 × 8 = 11.2T

set

8

13

meluruskan dan
mesin penarikan

6 × 8 = 48T

set

8

14

meluruskan dan
mesin penarikan
dasar umum

4T

set

1

15


Gunting mendekati rol

Kontrol frekuensi, pendingin air

3.5 × 8 = 28T

set

8

16


Mesin pemotong api

3 × 8 = 24T

set

8

Inframerah ke fase
setelan panjang

set

1

17

pemotongan koleksi
perangkat kepala dan menggantung pot

1T

set

1

18

Setelah memotong rol
Kontrol frekuensi, pendingin air

3.5 × 8 = 28T

set

8

19

knockout rollerⅠ
Kontrol frekuensi, pendingin air

3.5 × 8 = 28T

set

8

20

knockout rollerⅡ

3.5 × 8 = 28T

set

8

21

Pendinginan tidur rol

4 × 16 = 64T

set

16

22

Memiringkan mesin gigi

8T × 8 = 64T

set

8

23

Pergeseran mesin baja
Untuk panjang 12m

33T

set

1

24

Hai mesin baja

35T

set

1

25

Langkah pendinginan tidur

126T

set

1

26

Koleksi pendinginan tidur

30T

set

1

27

Sistem pendingin tubuh Caster

8T

set

1

28

penutup Caster

10T

set

1

29


Prosesor sumber gas
gas instrumen kesepakatan

set

1

30

Platform baja

200T

set

1


Fan uap exhaust

2T

set

1


Hydrauli, pelumasan, sistem pneumatik

1

Tuan rumah stasiun hidrolik

5T

set

1

2

Knockout stasiun hidrolik
Untuk memiringkan mesin gigi

3.5T

set

1

3

Hidrolik mengangkat tailgate

1T

set

3

4

Stasiun pelumasan terpusat grease

Sertakan distributer dan minyak pipa

set

6

5


pipa hidrolik

termasuk bagian pipa

set

1

6


pelumasan perpipaan

set

1


CCM 3-Electric

1

stasiun operasi

2

Paket software

3

PLC

set

2

5

inverter

Rincian kontak
