Rinci Cepat:

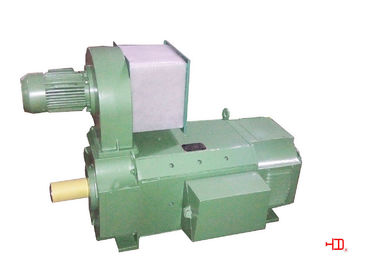

motor dc
1. Dapat disesuaikan
2. UL, CE, CCC
3. Direct Factory
4. Efisiensi tinggi, mudah menyesuaikan kecepatan
ambient |
Kisaran suhu: | -15 ~ 40 ℃ |
kelembaban lingkungan: | 90% kurang dari kelembaban relatif |
ketinggian: | kurang dari 1000m di atas permukaan laut |
Kondisi ambien: | tidak ada gas sifat pedas, tidak ada debu, tidak ada polusi mental yang berat, tidak ada api, tidak ada kristalisasi garam |
Standard Fitur: |
Standar | IEC34-1 / DIN57530 |
Tahap | Tiga fase |
Ukuran bingkai | H200 cor rangka besi |
melindungi Fitur | benar-benar Tertutup |
Output Range | 19,5 ~ 132kW |
Tegangan | 160V, 440V atau atas permintaan |
Frekuensi | 50HZ |
Kelas perlindungan | IP21S |
Isolasi | F / B |
Mounting | IMB3 / IMB35 atau atas permintaan Anda |
pendinginan | IC06, IC17, IC37 |
Tugas | S1 |
thermometry | Pilihan |
sertifikasi | CCC, CE, ISO9001 |
motor khusus dapat dirancang sesuai dengan kebutuhan pelanggan |
Arti kode jenis
Persyaratan untuk volume udara pendingin, tekanan udara dan daya motor fan
Ukuran bingkai | Volume Air | Tekanan statis | motor keluaran |
m 3 / h | Pa | KW |
Z4-200 | 1600 | 800 | 1.1 |
Motor kipas semua tiga tahap, dua tiang, 380V
Spesifikasi Teknis:
Data di bawah ini termasuk kehilangan eksitasi, tidak termasuk kerugian blower
Jenis Motor | Nilai daya | Kecepatan dinilai | kecepatan magnetik | Arm.Curr. | eksitasi Daya | resistensi sirkuit angker | Angker sirkuit induktansi | bidang Induktansi | Efisiensi | Momen inersia | Berat |
|
P N | 400V | 440V | N F | Di | P F | R | L A | L F | η | GD 2 |
KW | r / min | r / min | SEBUAH | W | Ω (20 ℃) | mH | H | % | Kgm2 | kg |
Z4-200-12 | 99 | 2710 | | 3000 | 271 | 1400 | 0,0373 | 0.83 | 7.62 | 90,2 | 3.68 | 485 |
110 | | 3000 | 91,6 |
Z4-200-11 | 40.5 | 900 | | 2000 | 118 | 0,2653 | 8.4 | 7.01 | 83.4 |
45 | | 1000 | 85.5 |
33 | 670 | | 1600 | 99 | 0,369 | 10.6 | 7.77 | 80.2 |
37 | | 750 | 82.9 |
19,5 | 450 | | 1000 | 64 | 0.93 | 21,9 | 7.3 | 72.2 |
22 | | 500 | 77,4 |
Z4-200-21 | 67 | 1350 | | 3000 | 188 | 1500 | 0,0885 | 2.8 | 6.78 | 88,7 | 4.2 | 530 |
75 | | 1500 | 89,6 |
27 | 540 | | 1000 | 82 | 0,535 | 14 | 9.64 | 78,8 |
30 | | 600 | 80.4 |
Z4-200-32 | 119 | 2710 | | 3200 | 322 | 1750 | 0,0266 | 0.79 | 10.9 | 91.7 | 4.8 | 580 |
132 | | 3000 | 92,4 |
Z4-200-32 | 81 | 1350 | | 2800 | 224 | 0,0771 | 2.6 | 5.61 | 88,7 |
90 | | 1500 | 90 |
49,5 | 900 | | 2000 | 141 | 0,1751 | 4.8 | 8.54 | 85,6 |
55 | | 1000 | 87,1 |
40.5 | 670 | | 1400 | 119 | 0,283 | 8.5 | 8.35 | 82.5 |
45 | | 750 | 84.1 |
33 | 540 | | 1200 | 101 | 0.42 | 12.2 | 8.42 | 79,6 |
37 | | 600 | 82 |
27 | 450 | | 750 | 84 | 0,598 | 17.1 | 8.4 | 77.5 |
30 | | 500 | 79,5 |
Pemasangan dan keseluruhan Dimensi (mm)
Mount Jenis: IMB3 / IM1001
Ukuran bingkai | Pemasangan Dimensi (mm) | Dimensi keseluruhan (mm) |
SEBUAH | B | C | D | E | F | GA | DA | EA | FA | GC | H | K | AB | AC | IKLAN | HD | h1 | L | L1 |
Z4-200-11 | 318 | 566 | 133 | 65 | 140 | 18 | 69 | 65 | 140 | 18 | 69 | 200 | 19 | 396 | 430 | 355 | 779 | 18 | 977 | 1158 |
Z4-200-12 | 614 | 1025 | 1206 |
Z4-200-21 | 606 | 1017 | 1198 |
Z4-200-22 | 654 | 1065 | 1246 |
Z4-200-31 | 686 | 1097 | 1278 |
Z4-200-32 | 734 | 1145 | 1326 |
Z4-200-41 | 756 | 1167 | 1348 |
Z4-200-42 | 804 | 1215 | 1396 |
Mount Jenis: IMB35 / IM2001
Ukuran bingkai | Pemasangan Dimensi (mm) | Dimensi keseluruhan (mm) |
SEBUAH | B | C | D | E | F | GA | DA | EA | FA | GC | H | K | M | N | S | T | P | AB | AC | IKLAN | HD | L | L1 |
Z4-200-11 | 318 | 566 | 133 | 65 | 140 | 18 | 69 | 65 | 140 | 18 | 69 | 200 | 19 | 8 | 5 | 8- ¢ 19 | 5 | 450 | 396 | 430 | 355 | 779 | 977 | 1158 |
Z4-200-12 | 614 | 1025 | 1206 |
Z4-200-21 | 606 | 1017 | 1198 |
Z4-200-22 | 654 | 1065 | 1246 |
Z4-200-31 | 686 | 1097 | 1278 |
Z4-200-32 | 734 | 1145 | 1326 |
Z4-200-41 | 756 | 1167 | 1348 |
Z4-200-42 | 804 | 1215 | 1396 |
Deskripsi:
Pemasangan dan jenis Keseluruhan dari Z4 DC motor mematuhi IEC72 Standard, kecuali jarak aksial antara lubang pemasangan (Dimension "B")
seri motor ini memiliki struktur poligon, sehingga mereka memiliki ruang yang tinggi yang efisien. kuk stator mereka yang laminasi dan digunakan penyearah catu daya dapat menahan berdenyut perubahan arus dan cepat saat ini.
Karena lokasi akurat dari kutub magnet, akan lebih mudah untuk mengubah arah
Berkat ukurannya yang kecil, kinerja yang baik, ringan, efisiensi tinggi dan kehandalan, motor Z4 DC kami dapat bersaing dengan tingkat lanjutan internasional.
Power supply:
1, Catu daya dari Angker dan Lapangan sirkuit dapat dari catu daya penyearah statis atau dari generator DC.
2, bawah torsi konstan, penurunan tegangan dinamo untuk menyesuaikan kecepatan; Under daya konstan, menurunkan tegangan eksitasi untuk menyesuaikan kecepatan.
3, Terpisah eksitasi adalah jenis eksitasi dasar. tegangan eksitasi nominal is180V, tegangan lain juga dapat diterima atas permintaan Anda.
aplikasi:
Z4 DC motor yang produk terbaru kami. Mereka secara luas digunakan sebagai sumber drive untuk berbagai mesin, seperti industri metalurgi, mesin pemotong logam, Kertas, Percetakan, Tekstil, Mewarnai, Semen, mesin ekstrusi plastik dan sebagainya.
Keunggulan Kompetitif:
motor HD berasal dari Cina dengan hampir 20 tahun sejarah pembuatan, yang merupakan motor merek terkenal di Cina. Mengandalkan inovasi yang berkelanjutan, motor HD menjadi salah satu yang terbaik di produksi rendah votage motor dengan kinerja mereka yang sempurna, kualitas handal, efisiensi tinggi dan reservasi energi.
bahan isolasi berkualitas tinggi menggabungkan sistem isolasi yang sempurna.
primer sempurna memastikan motor dengan penampilan yang baik dan motor tahan lama.
1. Fokus pada pembuatan Low Voltage Motors;
2. Layanan pelanggan Efisien
3. Disesuaikan motor.
4. Kompetitif dan wajar harga dan pengiriman jangka;
5. sistem jaminan kualitas yang sempurna
6. Kredibel layanan purna jual dan garansi komitmen
