Cahaya Tinggi: | baja pengecoran kontinu,baja mesin pengecoran kontinyu |
---|

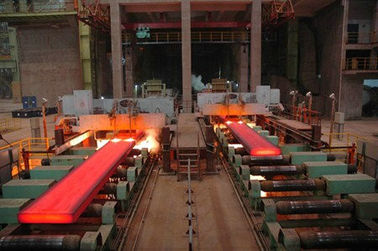

Automatic Hydraulic Casting lembaran CCM Mesin dengan Pendingin Bank
radius: R6M, R8M, R10M
Nomor Strand: 1/2 helai
Energi yang rendah dan efisiensi tinggi
dengan sertifikasi ISO
desain canggih
operasi yang aman
Deskripsi:
1. Dasar siaga parameter teknis:
Radius mesin pengecoran baja billet | 6m, 8m, 10m |
kuantitas Strand | 1,2 helai |
Ladle jenis dukungan | menara Ladle |
kereta tundish | Semi-portal, lintas fungsi geser |
metode pengecoran | Metering nozzle, pengecoran tertutup |
pendingin sekunder | Aerosol pendinginan, 3 penyesuaian sirkuit |
Penarikan mesin meluruskan | Benar-benar 5 rol, pelurusan progresif |
meja putar | Berkendara kelompok rantai terpusat |
bar Dummy | Rantai fleksibel boneka bar |
pemotongan billet | Hidrolik atau pemotongan api mesin |
menyampaikan billet | Kelompok terpusat meja rol hidup |
Pendingin jenis bank | Langkah pendinginan tidur |
2. Teknis deskripsi proses dan kapasitas baja billet CCM
Tungku induksi:
Kapasitas nominal | 70T |
Tap-to-tap siklus | 60menit |
kuantitas tungku | 1set |
Kapasitas produksi
Hari kerja | 330 hari / tahun |
Jumlah rata-rata tungku harian | 24 / hari |
Produksi tahunan: | 50,0000 ~ 1,000,000Ton |
3. kecepatan Casting, produktivitas dan kuantitas strand
Hasil perhitungan adalah keadaan ideal produksi, silahkan sesuai dengan situasi aktual sendiri penyesuaian.
Kualitas baja | Casting grade (m / min) | Tingkat deformasi efektif (ε) | Diijinkan tingkat deformasi (ε maks) |
Baja karbon lurus | 0,8 ~ 1,8 | Silakan lihat tabel komputasi | 0.25 |
Baja paduan rendah | 0,8 ~ 1,65 | Silakan lihat tabel komputasi | 0,15 ~ 0,2 |
4. CCM daftar bagian peralatan
Ⅰ: tubuh Equipment
Tidak. | nama peralatan | Berat | Mengetik | satuan | Kuantitas |
1 | 107T | Penandatangan beban lengan 100T, dengan cover, dengan perangkat mengangkat | set | 1 | |
menara Ladle | |||||
2 | Baja sistem air berat | set | 2 | ||
3 | Rotary lengan angkat sistem hidrolik | 4T | set | 1 | |
Withpreparation kekuasaan | |||||
4 | perangkat tabung perlindungan | 1T | set | 1 | |
5 | tangki kecelakaan Rotary | 2T | set | 1 | |
6 | 18 × 2 = 36T | set | 2 | ||
mobil tundish | dengan mengangkat | ||||
7 | 4,5 × 2 = 9T | pcs | 2 | ||
tundish | Lembaga dengan Stopper | ||||
8 | 4,5 × 2 = 9T | set | 2 | ||
perangkat kue Tundish | sandal hidrolik | ||||
9 | tabung perlindungan | 0.35 | set | 1 | |
10 | penutup tundish | 4.8T | set | 2 | |
besi cor tahan panas | |||||
11 | terbuka sistem cor-on tundish | set | 5 | ||
12 | Sistem Kontrol Stopper | set | 2 | ||
13 | tangki slag aliran kecelakaan | 1.2T | pcs | 2 | |
14 | 11 × 3 = 33T | 140 × 1000 | set | 3 | |
Cetakan | ~ 200 × 1400 | ||||
adjustable | |||||
15 | perangkat getaran | 24 × 2 = 48T | set | 2 | |
Jenis perubahan cepat | |||||
16 | 12 × 2 = 24T | set | 2 | ||
Sekunder pendinginan 0 bagian | Hardfacing tahan aus | ||||
17 | 16 × 2 = 32T | set | 2 | ||
Bagian sektor pendingin sekunder | Hardfacing tahan aus | ||||
18 | meluruskan sektor dan bagian penarikan | 23 × 8 = 184T | set | 8 | |
Hardfacing tahan aus | |||||
19 | dasar sektor pendingin sekunder | 64 × 2 = 128T | set | 2 | |
20 | Panduan singkat | 32T | set | 1 | |
kiri dan kanan simetris | |||||
21 | Straightening dan penarikan berkendara perangkat | 1,8 × 4 = 7.2T | set | 4 | |
22 | perangkat semprot aerosol | 6 × 2 = 12T | set | 12 | |
23 | Take Off perangkat bar boneka | 1 × 2 = 2T | set | 1 | |
24 | boneka bar fleksibel | 13T | 42Cr | set | 1 |
42Cr Forged | |||||
25 | api cutterⅠ | 13T | set | 1 | |
26 | Hidrogen dan oksigen Generator | set | 2 | ||
27 | rol Traverse | 26T | set | 1 | |
28 | perangkat penyimpanan Dummy bar | 30T | set | 1 | |
29 | Roller meja | 37 × 1,5 = 55T | set | 37 | |
30 | Api cutter Ⅱ | 6T | set | 1 | |
31 | Hidrogen dan oksigen Generator | set | 1 | ||
32 | Baja mesin memberikan | 22T | set | 1 | |
33 | Straightening dan penarikan stasiun hidrolik | 10T | set | 1 | |
34 | Straightening dan penarikan silinder hidrolik | set | 10 | ||
35 | sistem distribusi air Mould | set | 1 | ||
36 | Sistem r distribusi air 0 bagian | set | 1 | ||
37 | sistem distribusi air Ⅰsection | set | 1 | ||
38 | sistem distribusi air Ⅱsection | set | 1 | ||
39 | Straightening dan penarikan Ⅰsection distribusi air sistem | set | 1 | ||
40 | Straightening dan penarikan Ⅱsection distribusi air sistem | set | 1 | ||
41 | sistem pelumasan turret | set | 1 | ||
42 | sistem pelumasan Tundish | set | 1 | ||
43 | sistem pelumasan Getaran | set | 1 | ||
44 | pendingin sekunder 0 ~ Ⅱsection | set | 3 | ||
Sistem pelumasan | |||||
45 | Straightening dan penarikan pelumasan sistem | set | 4 | ||
46 | sistem pelumasan Roller | set | 4 | ||
47 | Baja mesin memberikan | set | 1 | ||
48 | sumber gas dan sistem pengolahan |
Ⅱ: Sumber Gas dan sistem pengolahan
Tidak. | nama peralatan | Berat | Mengetik | satuan | Kuantitas |
1 | kompresor udara untuk pendinginan aerosol | 12 × 3 = 36T | 60M / min | set | 3 |
2 | tas gas | 6 × 2 = 12T | set | 2 | |
3 | Compressed pipa udara di bengkel | 9T | set | ||
4 | Instrumen kompresor udara | 2,3 × 2 = 4.6T | set | 2 | |
5 | sumber gas dan sistem pengolahan | 8T | set | 1 | |
6 | tas gas | 1.5T | set | 1 | |
7 | Katup dan pipa | set |
Ⅲ: sistem pengolahan air
Tidak. | nama peralatan | Berat | Mengetik | satuan | Kuantitas |
1 | peralatan farmasi Kanada | ||||
2 | filter mekanis | ||||
3 | peralatan tangki sedimentasi pertama | ||||
4 | pompa dosis | ||||
5 | Lemari obat dengan pengadukan | ||||
6 | 30 t pemisah minyak-air | ||||
7 | tangki cenderung piring sedimentasi (sekunder) | 7.0 × 5.0 × 7.5m | set | 5 | |
8 | bagian pipa dan pompa air | ||||
9 | 90 ° Elbow | pcs | 114 | ||
10 | kasus tahan air kaku | bagian | 34 | ||
11 | Air pendingin kota | 4 | |||
12 | Berbagai jenis katup | ||||
13 | peralatan air kontrol pengobatan |
